气溶胶系统链路
完整测试链路
覆盖过滤、洁净、校准与颗粒研究。
气溶胶应用方案
应用方案
发生、调理、测量、记录。
系统链路
4
个核心测试环节
系统框架
系统链路
从测试目标到设备组合。
发生
调理
测量
记录
稳定发生
按介质建立稳定上游浓度。
ATM / SAG样品调理
完成干燥、稀释、中和与流量适配。
DDS / EAN颗粒测量
输出粒径、浓度、压降与效率曲线。
LAP / OPC数据记录
记录参数、过程、曲线与报告。
控制与记录应用矩阵
应用场景
按场景匹配设备与指标。
01空气过滤器测试通风空调与工业过滤
面向通风空调过滤器、工业空气过滤器和滤材研发/出厂抽检，使用 KCl 气溶胶与标准测试粉尘，建立稳定上游条件后完成分级效率与容尘性能验证。
- 关键输出
- 分级效率、容尘能力、压降与上/下游浓度比
- 推荐组合
- ATM 240/S、SAG 440、EAN 581、LAP 324
ISO 16890-2ISO 16890-3ASHRAE 52.2滤材研发
02洁净环境验证洁净环境验证
面向半导体、制药和医疗器械等洁净生产场所，在现场完成 HEPA/ULPA 完整性检漏、洁净室验收、恢复时间与安全柜功能验证。
- 关键输出
- 泄漏定位、颗粒浓度、恢复时间与验收记录
- 推荐组合
- ATM 226 或 ATM 228、粒子计数器、采样探头
ISO 14644-3DIN EN 12469HEPA / ULPA现场验收
03车舱滤芯测试车舱滤芯验证
为乘用车、商用车及工程机械空调滤芯建立颗粒系统链路，模拟道路粉尘与细颗粒物，评价滤芯在规定风量下的分级效率、压降与容尘表现。
- 关键输出
- 颗粒分离效率、PMx 效率、压降与容尘
- 推荐组合
- ATM 222、SAG 410、EAN 581、LAP 323/324
ISO/TS 11155DIN 71460PAF 111效率曲线
04油雾分离测试油雾分离测试
面向发动机曲轴箱通风系统及工业动力装置的油雾分离器，在模拟工况下产生可控温油雾，验证不同流量和油浓度下的截留能力。
- 关键输出
- 总分离效率、压降曲线、泄漏流量与油质量流量
- 推荐组合
- ATM 243、油雾分离器试验台、光度/浓度分析模块
1-2 µm 油雾温控气溶胶SPT 140自动化测试
05PM 传感器校准传感器校准
用于环境监测设备、厂房颗粒监测点及智能终端中的 PM 传感器校准与一致性比对，以可重复的悬浮液气溶胶和稳定调理条件建立可追溯测试过程。
- 关键输出
- 响应曲线、重复性、线性度与设备间偏差
- 推荐组合
- ATM 221/D、DDS 560/C、LAP 324
PM 传感器校准 / 验证CEN/TS 18086一致性比对
06受压过滤验证受压系统验证
针对压缩空气过滤器、受压容器和带背压的过滤组件，向最高 10 bar 的系统注入稳定测试气溶胶，验证受压工况下的过滤与颗粒控制能力。
- 关键输出
- 受压条件下的粒径分布、浓度稳定性与过滤表现
- 推荐组合
- ATM 210、受压测试腔体、下游颗粒分析模块
最高 10 bar 背压ISO 12500-1VDI 3491-2受压过滤
系统应用参考
项目参考
设备控制与数据记录。

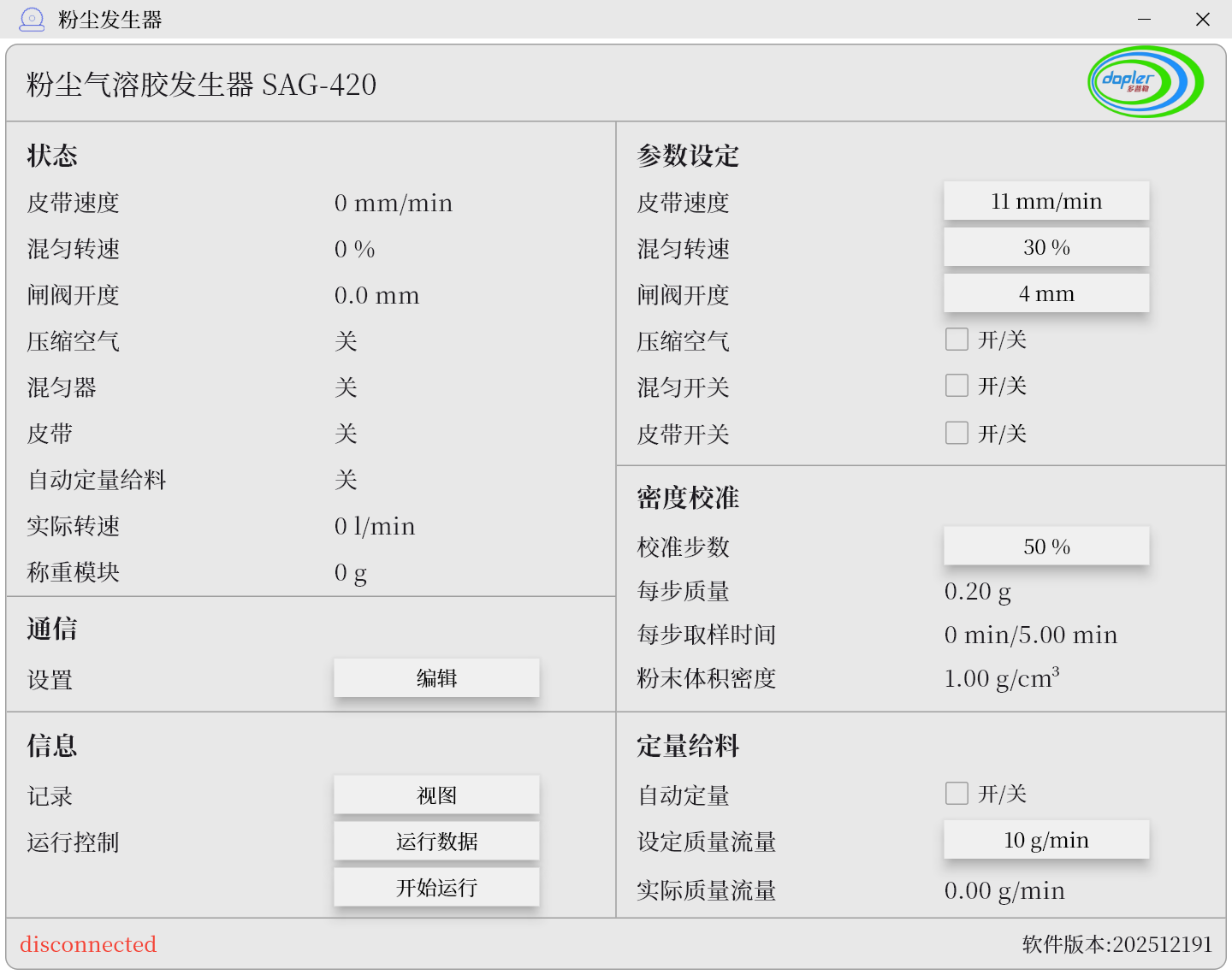

粉尘发生控制
SAG-420 粉尘发生控制
集中管理给料、混匀、阀门、压缩空气与粉体参数。
SAG 420 · ISO 5011 · 定量给料油雾分离测试

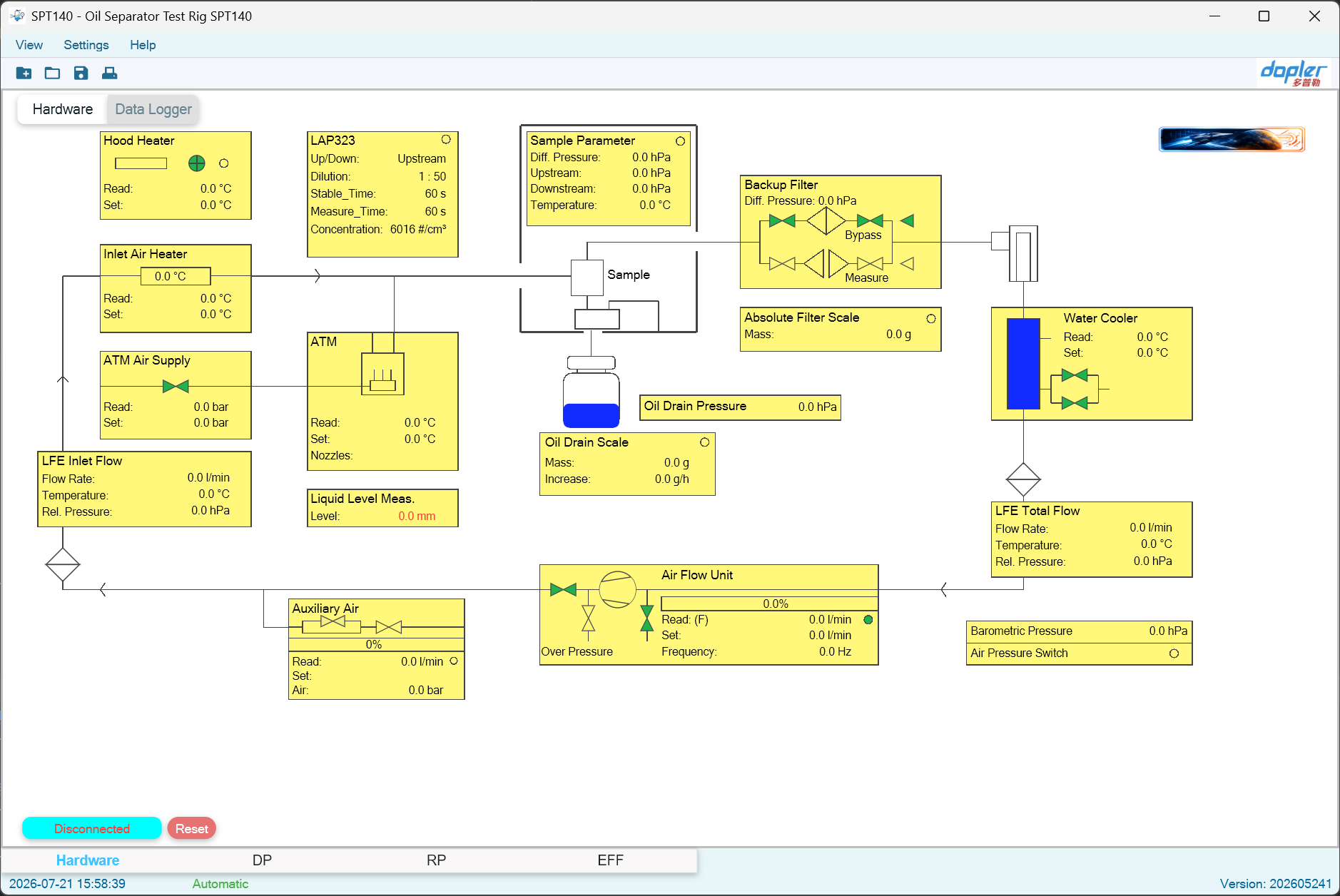

SPT140 油雾测试系统
集成气路、温控、压差、称重与流量模块。
SPT 140 · 油雾分离器 · 自动化测试车舱滤清器测试

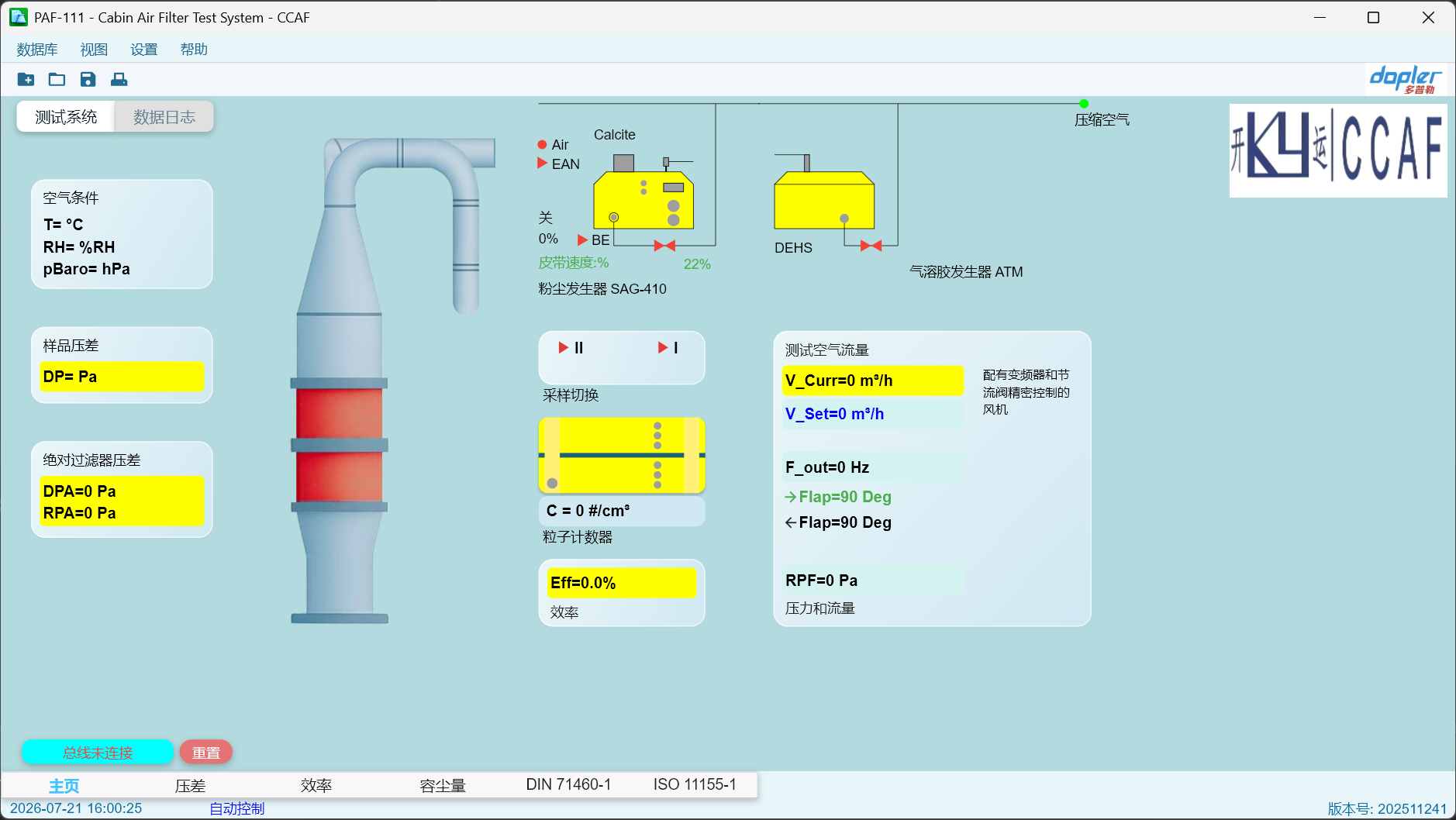

PAF111 车舱滤清器测试
集成粉尘发生器、液体稳定发生器、中和器、粒径光谱仪、压差测量与效率分析，覆盖压降、分级效率和容尘过程。
PAF 111 · DIN 71460-1 · ISO/TS 11155-1
